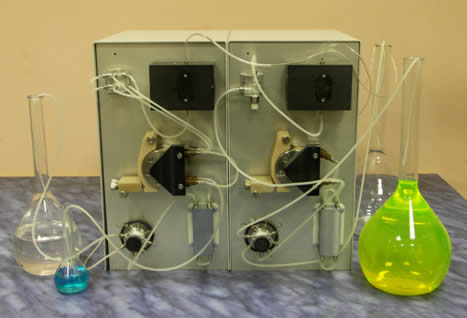

Проточно-инжекционные анализаторы ПИАКОН
Принцип работы анализатора основан на методе проточно-инжекционного анализа. Суть данного метода заключается в осуществлении автоматического процесса пробоподготовки (фильтрация, стабилизация химических форм, концентрирование и т.д.) с последующим определением физико-химических свойств контролируемой среды с помощью фотометрического, флюориметрического или потенциометрического детектора.
Измерение проводится в два этапа. На первом этапе измеряется фоновый выходной сигнал детектора, а на втором - сигнал, соответствующий раствору подготовленной пробы, содержащей определяемый компонент. Результат измерения (аналитический сигнал) определяется как разность выходных сигналов детектора, соответствующих первому и второму этапам измерения.
Для пересчета сигнала детектора в массовую концентрацию, используемый анализатор градуируют по градуировочным растворам с известными значениями массовой концентрации определяемого компонента, градуировка сохраняется в памяти устройства управления.
Измерения массовой концентрации контролируемого компонента в пробах анализируемой воды проводят путем сопоставления получаемого аналитического сигнала с градуировочной зависимостью, хранящейся в памяти устройства управления.
При использовании фотометрического детектора процесс измерения массовой концентрации контролируемого компонента основан на измерении выходного сигнала детектора, пропорционального коэффициенту пропускания фотометрируемого соединения определяемого компонента в анализируемой пробе.
При использовании флюориметрического детектора процесс измерения основан на измерении уровня флюоресценции пробы, пропорционального массовой концентрации контролируемого компонента.
При использовании потенциометрического детектора процесс измерения основан на измерении разности потенциалов между измерительным ионоселективным электродом и электродом сравнения в контролируемой пробе.
Анализаторы проточно-инжекционные серии ПИАКОН предназначены для измерений показателей состава и физико-химических свойств водных сред. Данные приборы используются в составе аттестованных методик выполнения измерений. Они могут использоваться для автоматизированного анализа как предварительно отобранных проб, так и проб, отбираемых анализатором непосредственно из водных магистралей.
Область применения анализаторов – автоматизированные системы контроля качества воды, экологический и технологический контроль.
Анализаторы могут быть использованы:
- в аналитических и учебных лабораториях;
- в составе автоматизированных систем контроля водных сред;
- в составе стационарных или передвижных лабораторий, устанавливаемых на подвижных носителях, например, автомобилях, судах, кораблях.
Каждый из анализаторов обеспечивает контроль содержания в подаваемой на его вход пробе одного контролируемого компонента.
Габаритные размеры исполнительного модуля анализатора не более 190x320x350 мм.
Масса исполнительного модуля анализатора не более 8 кг.
Перечень методик выполнения измерений
| Наименование контролируемого компонента | Диапазон измерения концентрации, Сизм | Предел допускаемой абсолютной погрешности | Номер свидетельства об аттестации |
| Хлорид-ион | От 0,4 до 5,0 мг/дм3 | ± 0,25Сизм |
242/30-2007 |
| От 3,0 до 300 мг/дм3 | ± 0,15Сизм |
242/29-2007 | |
| От 300 до 30000 мг/дм3 | ± 0,2Сизм |
242/43-2008 | |
| Фторид-ион | От 0,04 до 1,0 мг/дм3 | ± 0,2Сизм |
242/44-2008 |
| Ионы аммония | От 0,02 до 0,8 мг/дм3 | ± 0,5Сизм (от 0,02 до 0,1 мг/дм3 включ.) ± 0,25Сизм(свыше 0,1 до 0,8 мг/дм3) |
242/18-2007 |
| Фосфат-ионы | От 0,01 до 0,05 мг/дм3 | ± 0,2Сизм |
242/28-2007 |
| От 0,05 до 1,0 мг/дм3 | ± 0,15Сизм |
242/27-2007 | |
| Ионы меди | От 0,001 до 0,02 мг/дм3 | ± 0,5Сизм |
242/23-2007 |
| От 0,020 до 1,0 мг/дм3 | ± 0,36Сизм (от 0,020 до 0,10 мг/дм3 включ.) ± 0,25Сизм (свыше 0,10 до 1,0 мг/дм3) |
242/46-2008 | |
| Ионы марганца | От 0,0010 до 0,030 мг/дм3 | ± 0,45Сизм (от 0,0010 до 0,010 мг/дм3 включ.) ± 0,2Сизм (свыше 0,010 до 0,03 мг/дм3) |
242/47-2008 |
| АПАВ | От 0,03 до 0,9 мг/дм3 | ± 0,5Сизм |
242/21-2007 |
| От 0,4 до 4,0 мг/дм3 | ± 0,3Сизм |
242/48-2008 | |
| Нитрит-ион | От 0,02 до 0,5 мг/дм3 | ± 0,25Сизм |
242/25-2007 |
| Нитрат-ион | От 0,1 до 5,0 мг/дм3 | ± 0,2Сизм |
242/24-2007 |
| Растворенные формы железа | От 0,05 до 1,0 мг/дм3 | ± 0,2Сизм |
242/22-2007 |
| Сульфат-ион | От 5 до 200 мг/дм3 | ± 0,2Сизм |
242/27-2007 |
| Силикаты | От 0,20 до 6,0 мг/дм3 | ± 0,3Сизм |
242/45-2008 |
| Ионы цинка | От 0,010 до 0,10 мг/дм3 | ± 0,25Сизм |
242/32-2007 |
| Цветность | От 5 до 70 градус | ± 0,5Сизм (от 5 до 10 град. включ.) ± 10 % (свыше 10 до 70 включ.) |
242/31-2007 |
| Растворенные нефтепродукты | От 0,040 до 0,90 мг/дм3 | ± 0,5Сизм |
242/49-2008 |
| Фенол | От 0,001 до 0,010 мг/дм3 | ± 0,5Сизм |
|
| Формальдегид | От 0,04 до 1,0 мг/дм3 | ± 0,25Сизм |
242/42-2009 |
| КПАВ | От 0,05 до 0,6 мг/дм3 | ± 0,4Сизм |
242/41-2009 |
| № | Показатель состава | Диапазон измерений |
| 1 | Фосфат-ион, мг/л (в пересчёте на Р) | 0,025 - 10 |
| 2 | Фторид-ион, мг/л | 0,03 - 7 |
| 3 | Хлорид-ион, мг/л | 3 - 3500 |
| 4 | Нитрит-ион, мг/л | 0,05 - 2,0 |
| 5 | Нитрат-ион, мг/л | 0,3 - 5 |
| 6 | Медь (двухвалентная), мг/л | 0,02 - 1 |
| 7 | Цинк, мг/л | 0,01 - 0,1 |
| 8 | Марганец, мг/л | 0,01 - 0,1 |
| 9 | Железо, мг/л | 0,05 - 1 |
| 10 | Сульфат-ион, мг/л | 25 - 250 |
| 11 | Растворённые нефтепродукты, мг/л | 0,03 - 1 |
| 12 | Анионные поверхностно- активные вещества (АПАВ), мг/л |
0,03 - 1,5 |
| 13 | Аммоний-ион, мг/л | 0,05 - 0,8 |

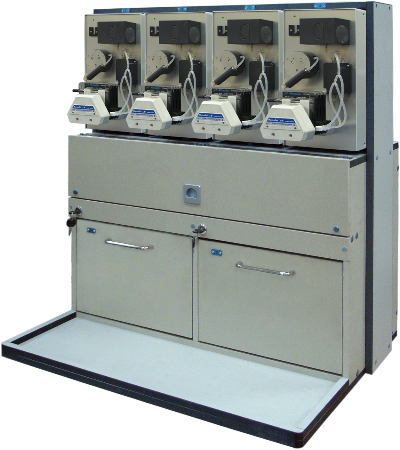

Проточно-инжекционный анализатор серии ПИАКОН в монтажном электрогидравлическом модуле.
