ГХФП. Автоматическая измерительная система химико-физических параметров водной среды
Сертификат об утверждении типа средства измерения RU.C.31.001.A №10424 от 28.06.2006г.
Автоматическая измерительная система химико-физических параметров водной среды автоматическая предназначена для эксплуатации при следующих рабочих условиях:
| температура воды | от 0 до +35 °С |
| соленость воды | от 0 до 35 ‰ |
| глубина погружения | от 0 до 50 м |
| скорость водного потока | от 0 до 12 узлов |
| температура окружающего воздуха | от 0 до +40 °С |

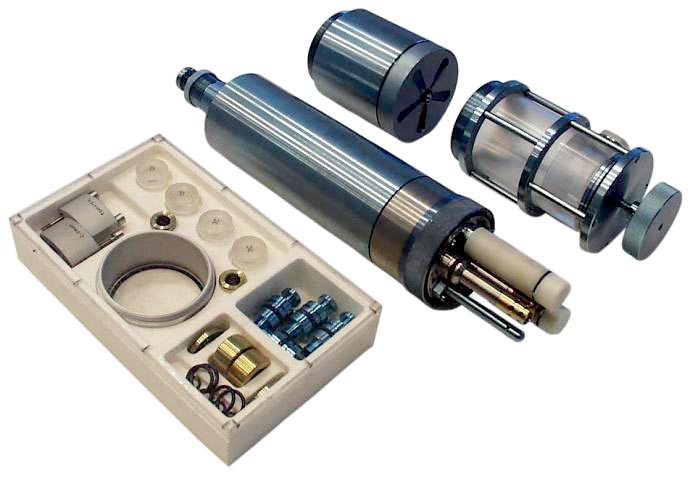

Преобразователь ГХФП представляет собой цилиндрическое тело, в носовой части которого размещены датчики температуры (Т), удельной электрической проводимости (s), давления (Н), водородного показателя (рН), массовой концентрации растворенного кислорода (О2) и окислительно-восстановительного потенциала (Eh). В хвостовой части блока размещен герморазъем для подключения кабеля. Внутри цилиндрического корпуса в герметичном отсеке размещены электронные блоки согласования, предварительного усиления, цифрового ввода-вывода (ЦВВ) и многоканальный преобразователь аналог-код (АЦП), обеспечивающий аналого-цифровое преобразование выходных сигналов датчиков ГХФП и передачу их по интерфейсу RS-485 для ввода/вывода информации в СОМ-порт ПЭВМ.
Для защиты датчиков в процессе эксплуатации и при хранении преобразователь комплектуется защитно-технологическим колпаком и технологической заглушкой для герморазъема.
Основные технические данные преобразователя ГХФП во всем диапазоне рабочих условий эксплуатации приведены в таблице.
| Измеряемая величина | Диапазон измерения | Погрешность | |
| В движении при размещении на судне | В стационарных условиях | ||
| Температура, °С | от 0 до плюс 35 | ± 0,1 | ± 0,05 |
| Удельная электропроводность, См/м | от 0,005 до 6,5 | ± 3% от текущего значения |
± 3% от текущего значения |
| Водородный показатель, ед. pН | от 2 до 12 | ± 0,1 | ± 0,05 |
| Массовая концентрация растворенного кислорода, мг/л | от 0 до 16 | ± 0,4 | ± 0,2 |
| Окислительно-восстановительный потенциал, мВ | от минус 700 до плюс 1200 |
± 10 | ± 5 |
| Гидростатическое давление, Пa | от 0 до 5·105 | ± 104 | ± 0,5·104 |
Время работы и хранения преобразователя ГХФП без перезарядки опорного электрода - не менее 90 суток.
Напряжение питания (18,5-25,0) В.
Потребляемая мощность - менее 10 Вт.
Габаритные размеры ГХФП: 100*620 мм.
Масса преобразователя 8 кг.
Срок службы - 10 лет.
Ресурс - 10000 часов.
Сравнение технического уровня предлагаемого изделия с аналогичными изделиями ведущих стран мира показывает, что преобразователь ГХФП обладает большей автономностью работы без обслуживания.
Изделие является экологически и эксплуатационно безопасным.

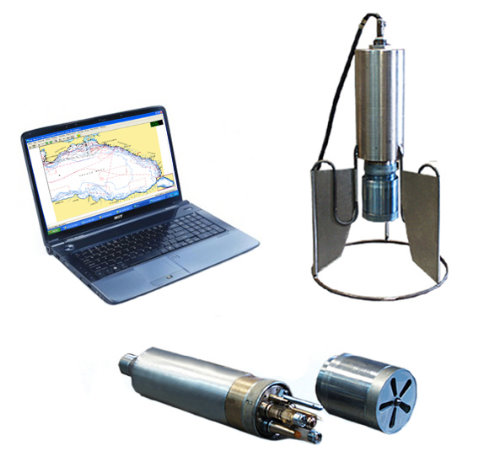

Преобразователь ГХФП
